实验五 配置和管理DHCP服务器
一、实验任务
任务一：理解DHCP（动态主机配置协议）的基本原理。
任务二：掌握DHCP服务配置。
任务三：多网卡实现DHCP多作用域配置。
二、实验步骤
任务一：理解DHCP（动态主机配置协议）的基本原理。
DHCP（Dynamic Host Configuration Protocol，动态主机配置协议）是一种基于UDP协议的网络协议，用于自动为局域网内的客户端分配IP地址、子网掩码、网关、DNS服务器等网络参数，无需管理员手动为每台客户端配置静态IP，极大简化了网络管理工作。

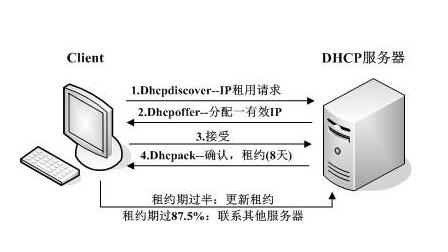

DHCP服务的工作流程分为四个阶段：
- 发现阶段（DHCP Discover）：客户端启动后，广播发送DHCP发现报文，寻找局域网内的DHCP服务器。
- 提供阶段（DHCP Offer）：DHCP服务器接收到发现报文后，广播发送DHCP提供报文，向客户端提供可用的IP地址及相关网络参数。
- 请求阶段（DHCP Request）：客户端选择一个DHCP服务器提供的IP地址，广播发送DHCP请求报文，确认使用该IP地址。
确认阶段（DHCP Acknowledge）：DHCP服务器接收到请求报文后，广播发送DHCP确认报文，确认客户端的IP地址分配，客户端获取IP地址并完成网络配置。
任务二：掌握DHCP服务配置。
具体任务描述：
（1）DHCP服务器和DNS服务器的地址都是192.168.10.1/24，有效IP地址段为192.168. 10.1~192.168.10.254，子网掩码是255.255.255.0，网关为192.168.10.254。
（2）客户端可以使用的地址段为192.168.10.31~192.168.10.200，但192.168.10.105为保留地址，保留给Client2。
实验环境：
| 主机类型 | 主机名 | 操作系统 | IP地址 | 网络连接模式 |
|---|---|---|---|---|
| DHCP服务器 | Server01 | openEuler | 192.168.10.1/24 | VMnet1（仅主机模式） |
| DHCP客户端 | Client1 | openEuler | 自动获取 | VMnet1（仅主机模式） |
| DHCP客户端 | Client2 | openEuler | 保留地址 | VMnet1（仅主机模式） |
第一部分：DHCP服务器端配置（192.168.10.1）
步骤1：环境准备与静态IP配置

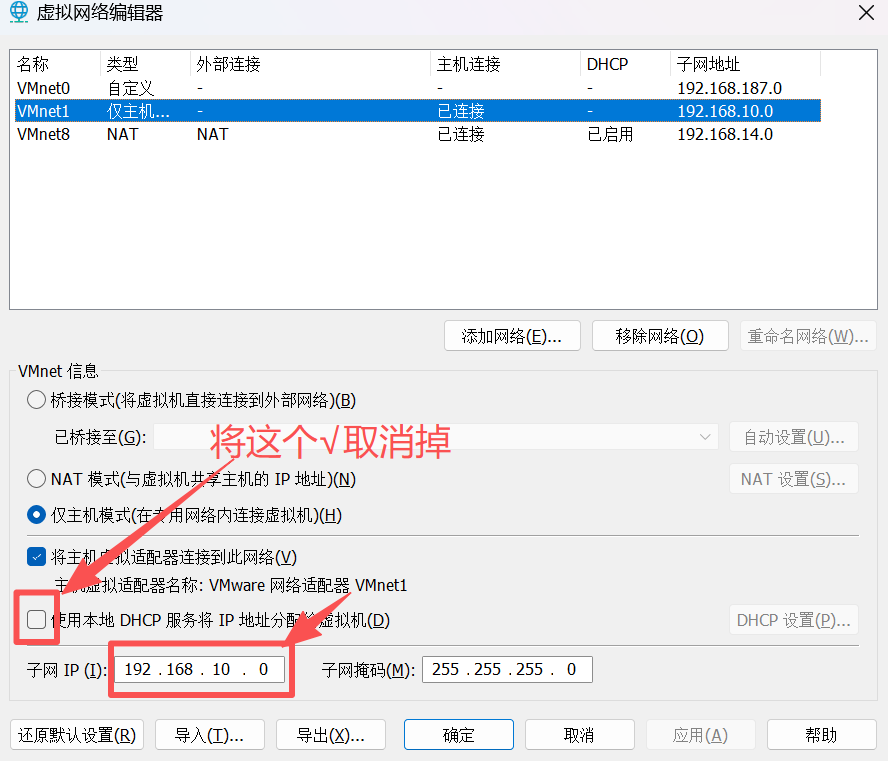

- 打开 VMware → 编辑 → 虚拟网络编辑器
- 登录DHCP服务器，配置静态IP地址（DHCP服务器必须使用静态IP，否则无法稳定提供服务）。
x# DHCP服务端（Server01）的IP配置[root@Server01 ~]# cd /etc/sysconfig/network-scripts/ #进入到网络配置文件存放的目录[root@Server01 network-scripts]# ls #查看网络配置文件ifcfg-ens33[root@Server01 network-scripts]# vi ifcfg-ens33 #注意：有的网卡名称不叫ens33，以实际为主TYPE=EthernetPROXY_METHOD=noneBROWSER_ONLY=noBOOTPROTO=static #dhcp改为staticDEFROUTE=yesIPV4_FAILURE_FATAL=noIPV6INIT=yesIPV6_AUTOCONF=yesIPV6_DEFROUTE=yesIPV6_FAILURE_FATAL=noNAME=ens33UUID=b47127e3-5cef-4b2a-8ff5-da4e43211097DEVICE=ens33ONBOOT=yes #设置网卡开机自启IPADDR=192.168.10.1 #添加IP地址 NETMASK=255.255.255.0 #添加子网掩码，或PREFIX=24
# 只要修改了网络配置文件就要进行下面两步操作[root@Server01 network-scripts]# nmcli con reload #重载网络配置[root@Server01 network-scripts]# nmcli con up ens33 #重新激活连接步骤2：安装DHCP服务软件
- 检查系统是否安装dhcp软件包
xxxxxxxxxx[root@Server01 ~]# rpm -q dhcpdhcp-4.4.3-4.oe2203sp3.x86_64- 如果还没安装dhcp软件包，则可以通过配置本地仓库源来安装软件：

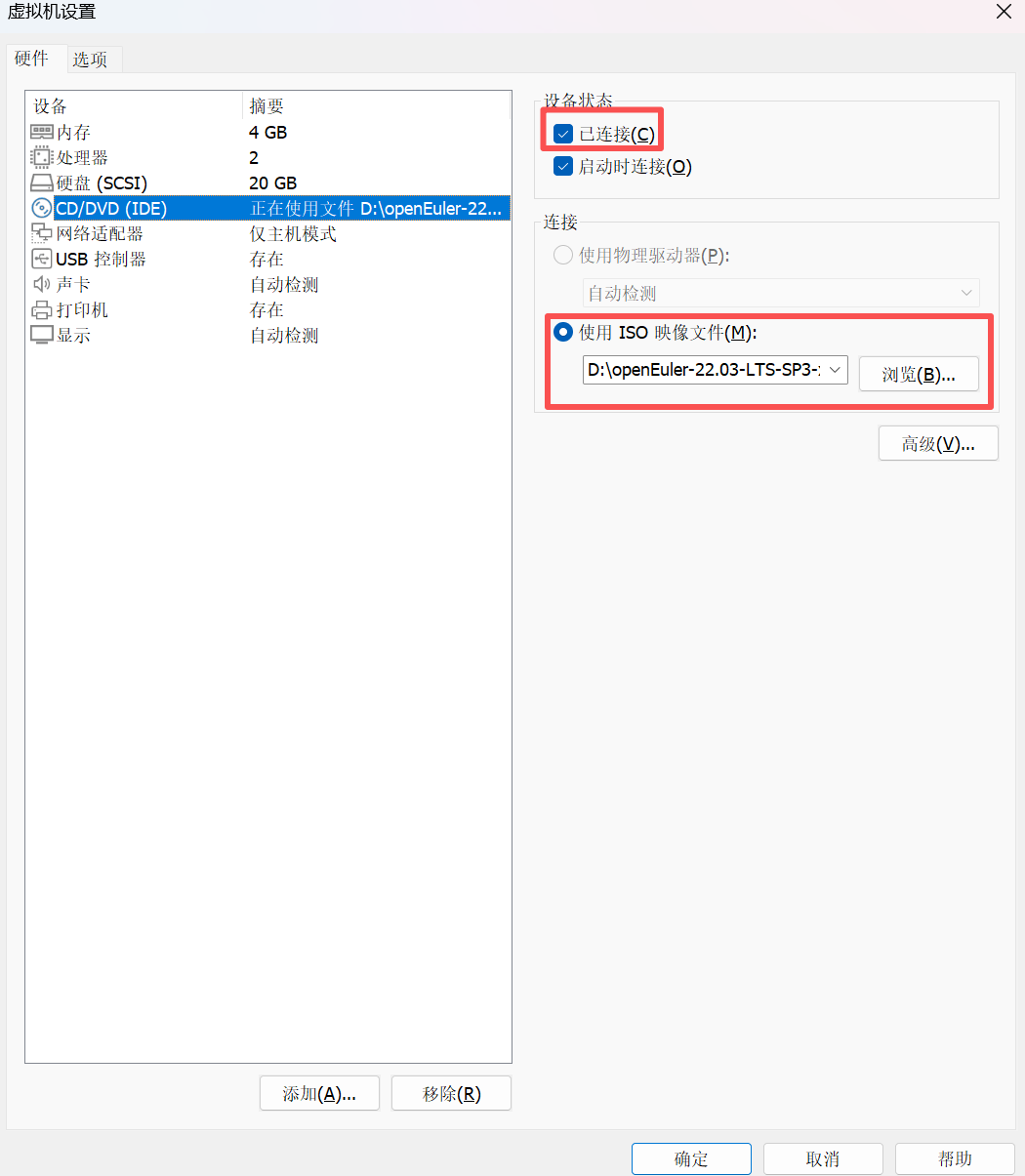

（1）导入光盘镜像
选中虚拟机右键→设置，进入虚拟机设置界面：
（2）配置本地仓库源
xxxxxxxxxx# 将光盘镜像挂载到/meida目录下[root@Server01 ~]# mount /dev/cdrom /media/ mount: /media: WARNING: source write-protected, mounted read-only.
# 备份原有网络仓库 [root@Server01 yum.repos.d]# cd /etc/yum.repos.d/[root@Server01 yum.repos.d]# mkdir backup[root@Server01 yum.repos.d]# mv openEuler.repo backup/ [root@Server01 yum.repos.d]# vi local.repo[local]name=local Repobaseurl=file:///media #（/media为光盘挂载目录，即挂载点）gpgcheck=0 # 0为不校验enabled=1 # 1为启用软件仓库源

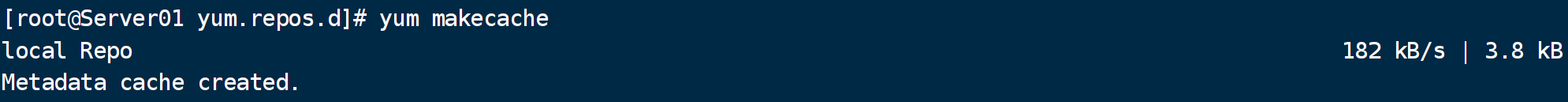

# 清理并生成缓存[root@Server01 yum.repos.d]# yum clean all[root@Server01 yum.repos.d]# yum makecache下面图片表示配置本地源成功了：
（3）用yum命令安装dhcp软件
xxxxxxxxxx[root@Server01 ~]# yum install -y dhcp步骤3：修改DHCP服务主配置文件
- 欧拉系统中，DHCP服务的主配置文件为/etc/dhcp/dhcpd.conf，默认该文件为空
xxxxxxxxxx[root@Server01 ~]# vi /etc/dhcp/dhcpd.conf## DHCP Server Configuration file.# see /usr/share/doc/dhcp-server/dhcpd.conf.example# see dhcpd.conf(5) man page#
# 全局配置ddns-update-style none; #设置不支持DNS服务动态更新log-facility local7; #设置定义日志服务
# 局部配置（子网配置，指定网段和子网掩码）subnet 192.168.10.0 netmask 255.255.255.0 { range 192.168.10.31 192.168.10.104; range 192.168.10.106 192.168.10.200; # IP地址池，分配给客户端的IP范围 option domain-name-servers 192.168.10.1; # 为客户端分配DNS地址 option routers 192.168.10.254; # 为客户端分配网关IP default-lease-time 600; # 默认租约时间 max-lease-time 7200; # 最大租约时间}
# 静态IP绑定，指定客户端Client2对应固定IPhost Client2{ hardware ethernet 00:0c:29:cd:b9:cf; # 客户端MAC地址，可以在客户端输入ip addr查看MAC地址 fixed-address 192.168.10.105; # 为该客户端分配的固定IP}| 参 数 | 作 用 |
|---|---|
| ddns-update-style [类型] | 定义DNS服务动态更新的类型，类型包括none（不支持动态更新）、interim（互动更新模式）与ad-hoc（特殊更新模式） |
| default-lease-time 600 | 默认租约时间，单位是秒 |
| max-lease-time 7200 | 最大租约时间，单位是秒 |
| option domain-name-servers 192.168.10.1 | 定义DNS服务器地址 |
| range 192.168.10.10 192.168.10.100 | 定义用于分配的IP地址池 |
| option subnet-mask 255.255.255.0 | 定义客户端的子网掩码 |
| option routers 192.168.10.254 | 定义客户端的网关地址 |
| Hardware 00:0c:29:03:34:02 | 指定网卡接口的类型与MAC地址 |
| fixed-address 192.168.10.105 | 将某个固定的IP地址分配给指定主机 |
步骤4：启动DHCP服务并设置开机自启
- 启动dhcpd服务：
xxxxxxxxxx[root@Server01 ~]# systemctl start dhcpd- 设置开机自启，确保重启服务器后DHCP服务自动运行：
xxxxxxxxxx[root@Server01 ~]# systemctl enable dhcpd- 查看DHCP服务运行状态，确认服务正常启动（状态为active (running)）：
xxxxxxxxxx[root@Server01 yum.repos.d]# systemctl status dhcpd第二部分：DHCP客户端配置（自动获取IP）
步骤1：验证客户端Client1的IP获取情况
- 编辑客户端Client1网卡配置文件，设置为DHCP自动获取模式：
xxxxxxxxxx[root@Client1 ~]# cd /etc/sysconfig/network-scripts/ #进入到网络配置文件存放的目录[root@Client1 network-scripts]# ls #查看网络配置文件ifcfg-ens33[root@Client1 network-scripts]# vi ifcfg-ens33 #注意：有的网卡名称不叫ens33，以实际为主修改关键参数如下：
xxxxxxxxxxBOOTPROTO=dhcp （设置为dhcp，自动获取IP）
ONBOOT=yes （开机启动网卡）重载并重新激活连接，使配置生效：
xxxxxxxxxx[root@Client1 network-scripts]# nmcli con reload #重载网络配置[root@Client1 network-scripts]# nmcli con up ens33 #重新激活连接- 查看客户端获取的IP地址、子网掩码、网关、DNS等参数，确认是否与DHCP服务器配置一致：
xxxxxxxxxx[root@Client1 network-scripts]# ip addr （查看IP地址）
[root@Client1 network-scripts]# ip route （查看网关）

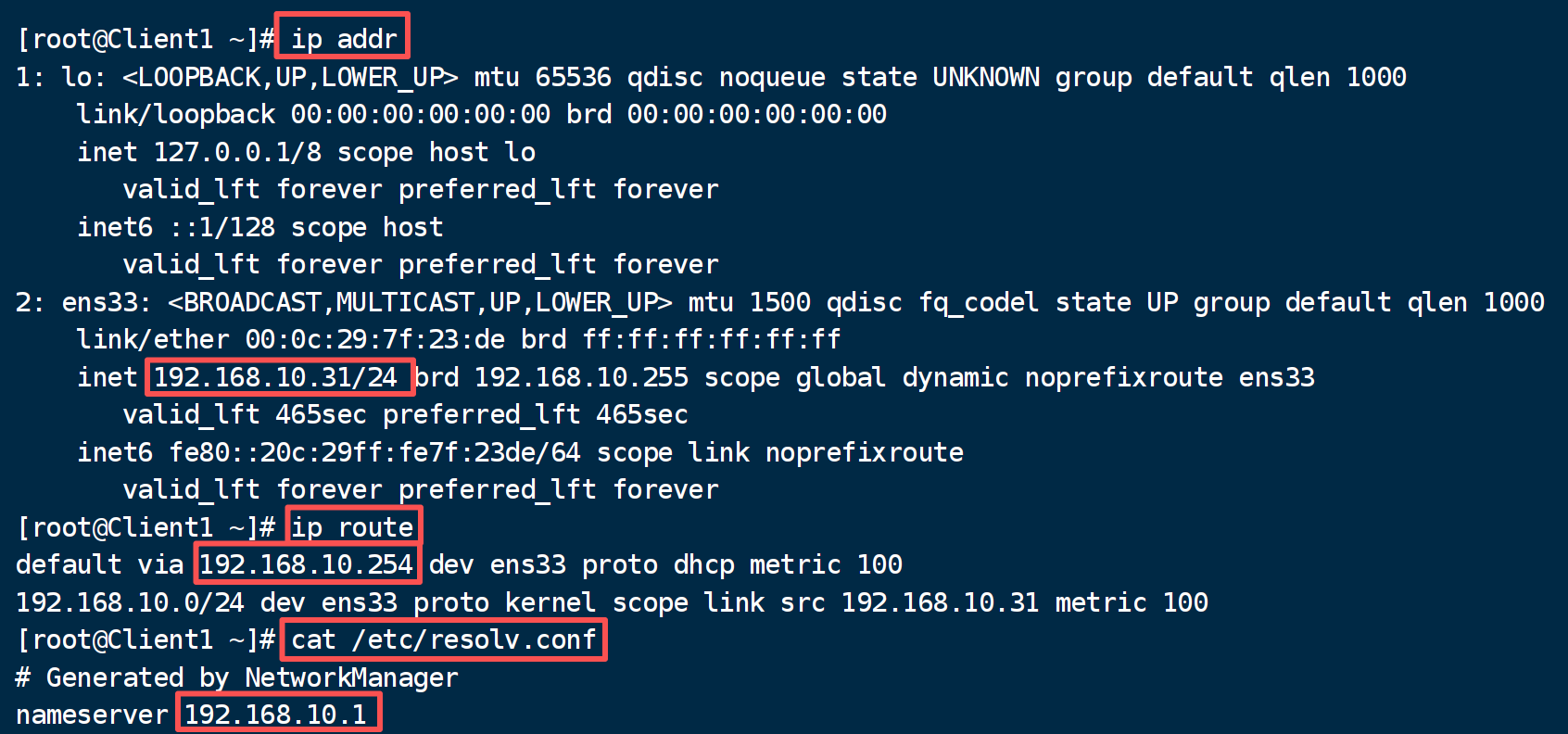

[root@Client1 network-scripts]# cat /etc/resolv.conf （查看DNS）下图为IP自动获取成功的图：
步骤2：验证客户端Client2的静态IP绑定情况
- 编辑客户端Client2网卡配置文件，设置为DHCP自动获取模式：
xxxxxxxxxx[root@Client2 ~]# cd /etc/sysconfig/network-scripts/ #进入到网络配置文件存放的目录[root@Client2 network-scripts]# ls #查看网络配置文件ifcfg-ens33[root@Client2 network-scripts]# vi ifcfg-ens33 #注意：有的网卡名称不叫ens33，以实际为主修改关键参数如下：
xxxxxxxxxxBOOTPROTO=dhcp （设置为dhcp，自动获取IP）
ONBOOT=yes （开机启动网卡）重载并重新激活连接，使配置生效：
xxxxxxxxxx[root@Client2 network-scripts]# nmcli con reload #重载网络配置[root@Client2 network-scripts]# nmcli con up ens33 #重新激活连接- 查看客户端获取的IP地址,确认是否与DHCP服务器配置的静态IP一致：

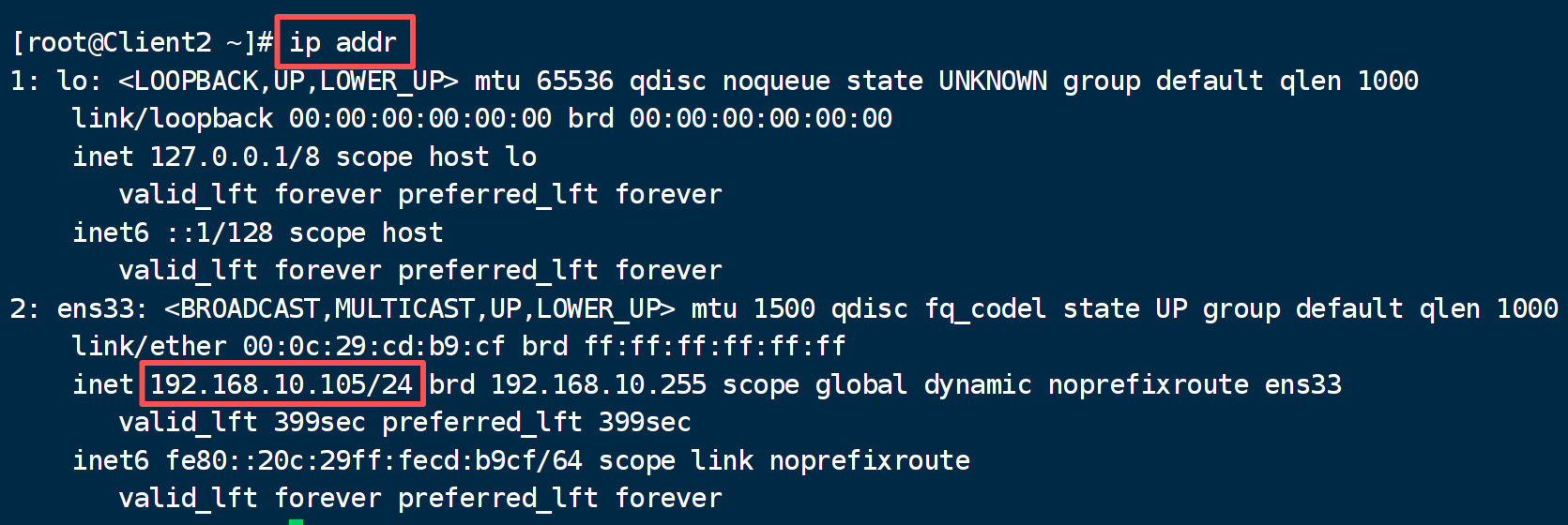

xxxxxxxxxx[root@Client2 network-scripts]# ip addr （查看IP地址）下图为静态IP绑定成功的图：
作业（参考任务二）
（1）设置DHCP服务器的IP地址：192.168.101.10，子网掩码：255.255.255.0
（2）更改DHCP服务的主配置文件/etc/dhcp/dhcpd.conf，分配给客户端Client1的IP范围为192.168.101.66~192.168.101.99，其中192.168.101.88作为保留地址，保留给Client2。给客户端Client1分配的DNS服务器地址为192.168.101.10，给客户端Client1分配的网关为192.168.101.254，默认租约时间为1小时，最大租约时间为2小时。
（3）重新启动DHCP服务使得配置生效。
（4）在客户端Client1和Client2验证IP获取情况。
任务三：多网卡实现DHCP多作用域配置。
步骤1：在DHCP服务器端添加一张网卡为NAT模式

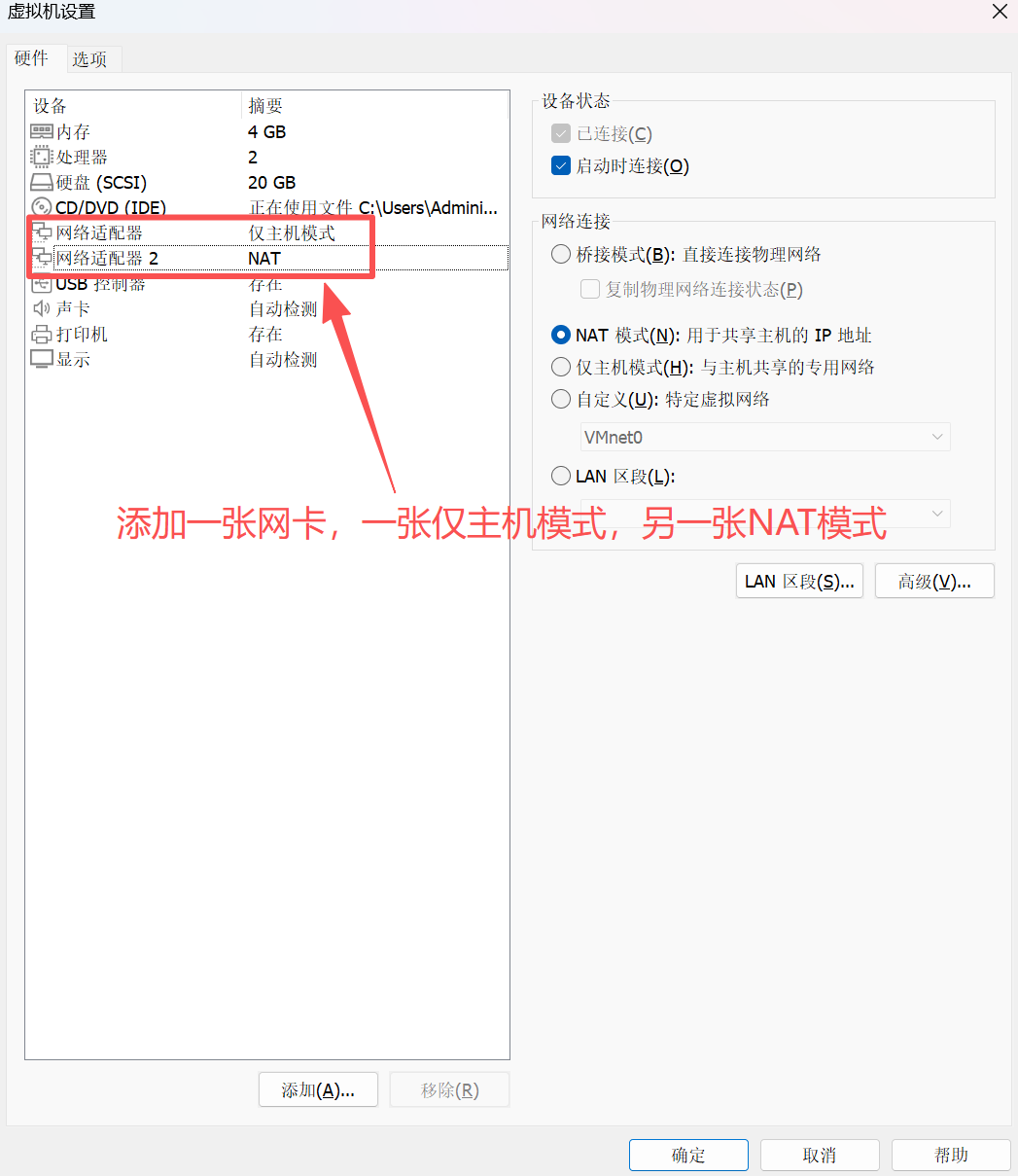

- 选中虚拟机右键→设置，进入虚拟机设置界面：

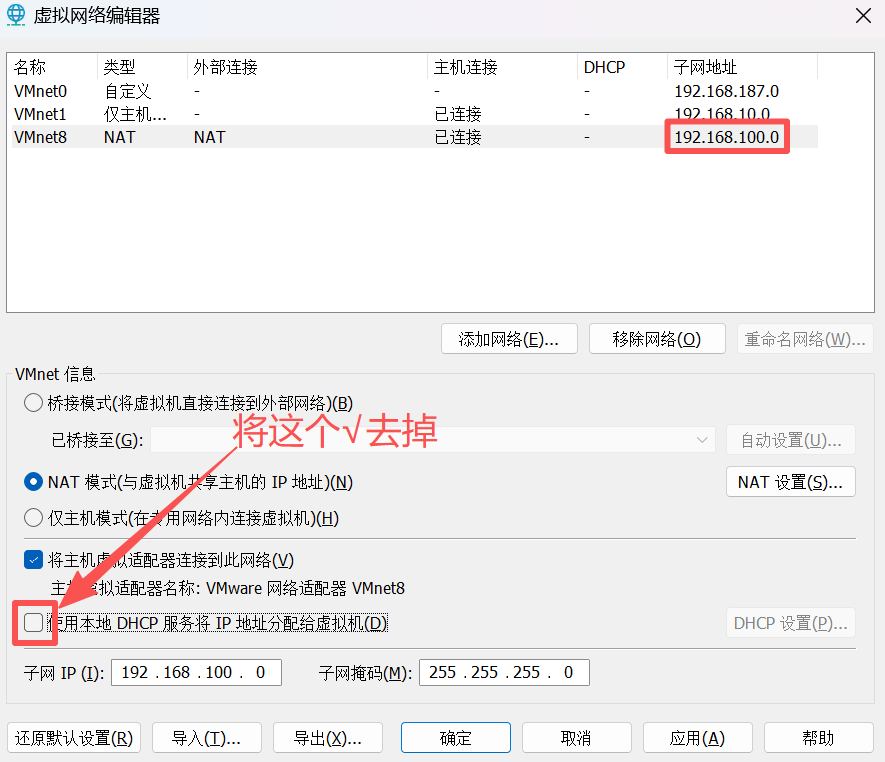

- 打开 VMware → 编辑 → 虚拟网络编辑器：

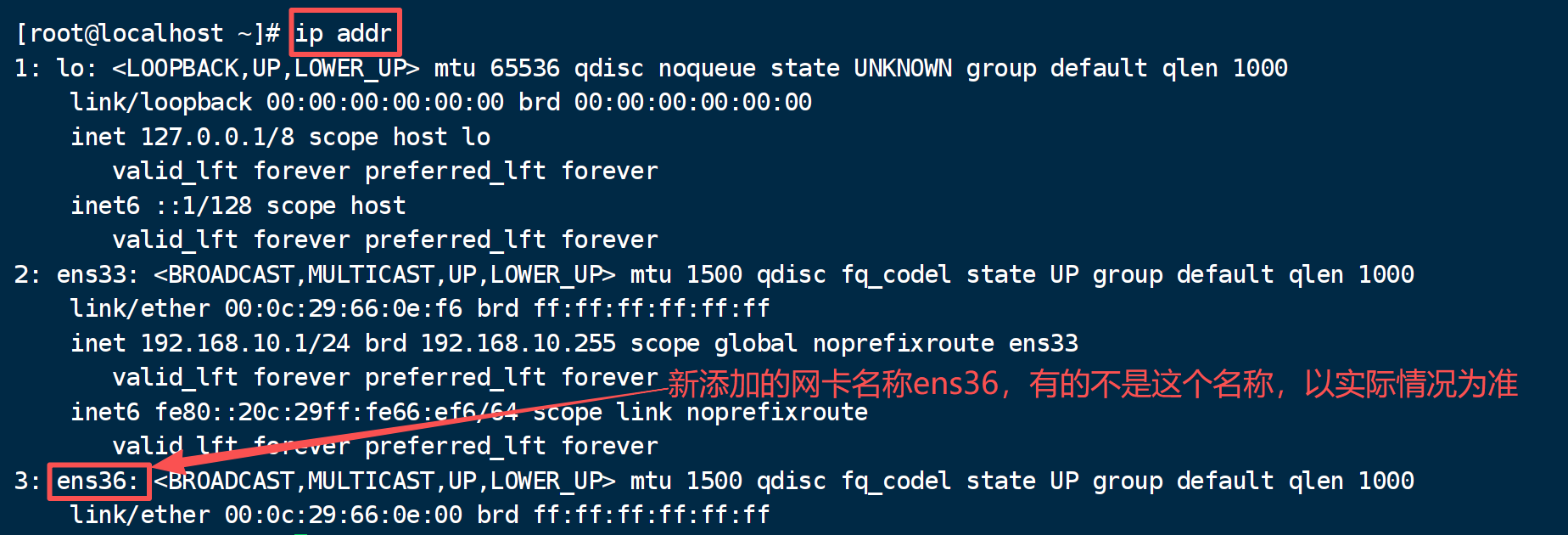

- 查看新添加的网卡名称，这里是ens36，有的不是叫这个名称，以实际情况为主：
步骤2：配置DHCP服务器新添加网卡的IP地址
xxxxxxxxxx[root@Server01 ~]# cd /etc/sysconfig/network-scripts/ #进入到网络配置文件存放的目录[root@Server01 network-scripts]# ls #查看网络配置文件ifcfg-ens33

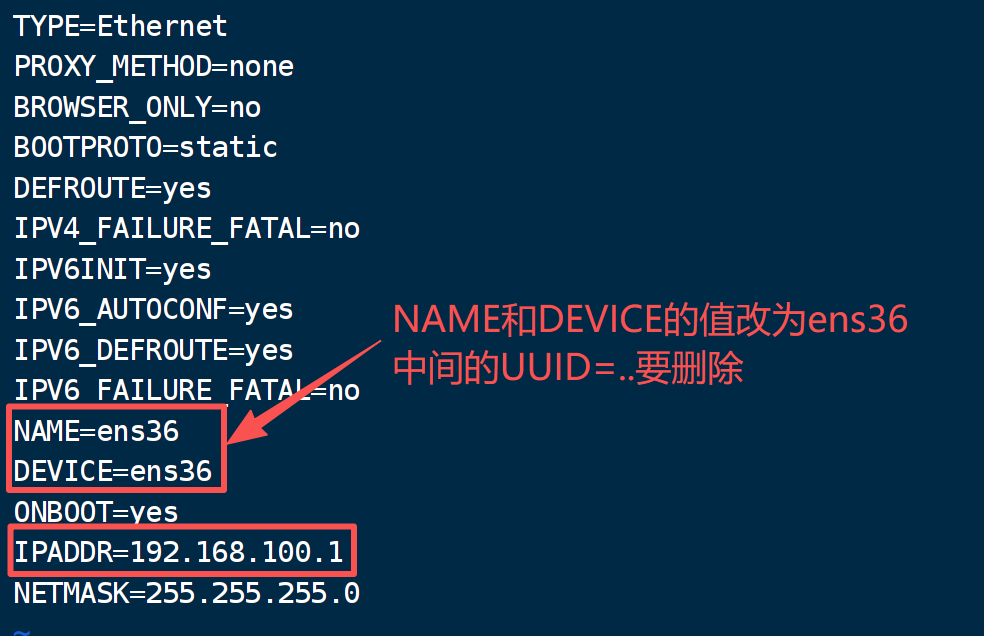

# 拷贝一份网络配置文件作为ens36网卡的配置文件[root@Server01 network-scripts]# cp ifcfg-ens33 ifcfg-ens36 [root@Server01 network-scripts]# lsifcfg-ens33 ifcfg-ens36[root@Server01 network-scripts]# vi ifcfg-ens36 #打开ifcfg-ens36做下面图片中的修改
重载并重新激活连接，使配置生效：
xxxxxxxxxx[root@Server01 network-scripts]# nmcli con reload #重载网络配置[root@Server01 network-scripts]# nmcli con up ens36 #重新激活连接步骤3：编辑主配置文件/etc/dhcp/dhcpd.conf
xxxxxxxxxx[root@Server01 ~]# vi /etc/dhcp/dhcpd.conf## DHCP Server Configuration file.# see /usr/share/doc/dhcp-server/dhcpd.conf.example# see dhcpd.conf(5) man page#
# 全局配置ddns-update-style none; #设置不支持DNS服务动态更新log-facility local7; #设置定义日志服务
# 局部配置（子网配置，指定网段和子网掩码）subnet 192.168.10.0 netmask 255.255.255.0 { range 192.168.10.100 192.168.10.200; # IP地址池，分配给客户端的IP范围 option domain-name-servers 192.168.10.1; # 为客户端分配DNS地址 option routers 192.168.10.2; # 为客户端分配网关IP default-lease-time 600; max-lease-time 7200;}
subnet 192.168.100.0 netmask 255.255.255.0 { range 192.168.100.200 192.168.100.250; # IP地址池，分配给客户端的IP范围 option domain-name-servers 192.168.100.1; # 为客户端分配DNS地址 option routers 192.168.100.3; # 为客户端分配网关IP default-lease-time 600; max-lease-time 7200;}步骤4：验证客户端Client1和Client2的IP获取情况
Client1和Client2重新激活连接后查看ip情况

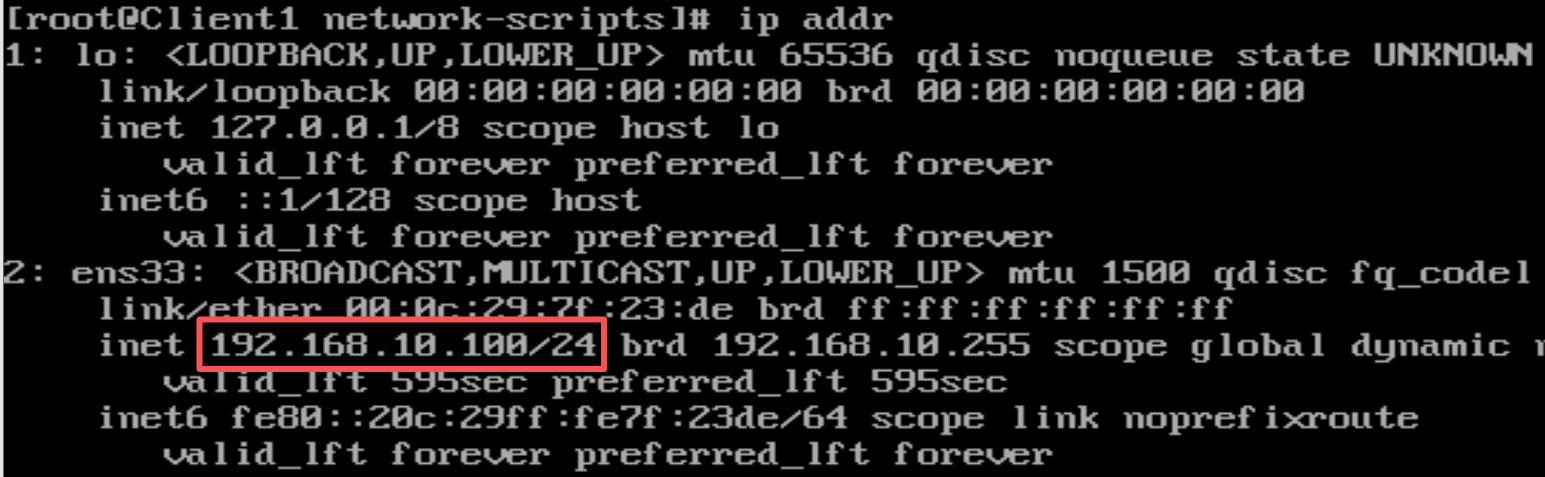

xxxxxxxxxxnmcli con up ens33 #重新激活连接ip addr #查看ipClient1的IP获取情况：

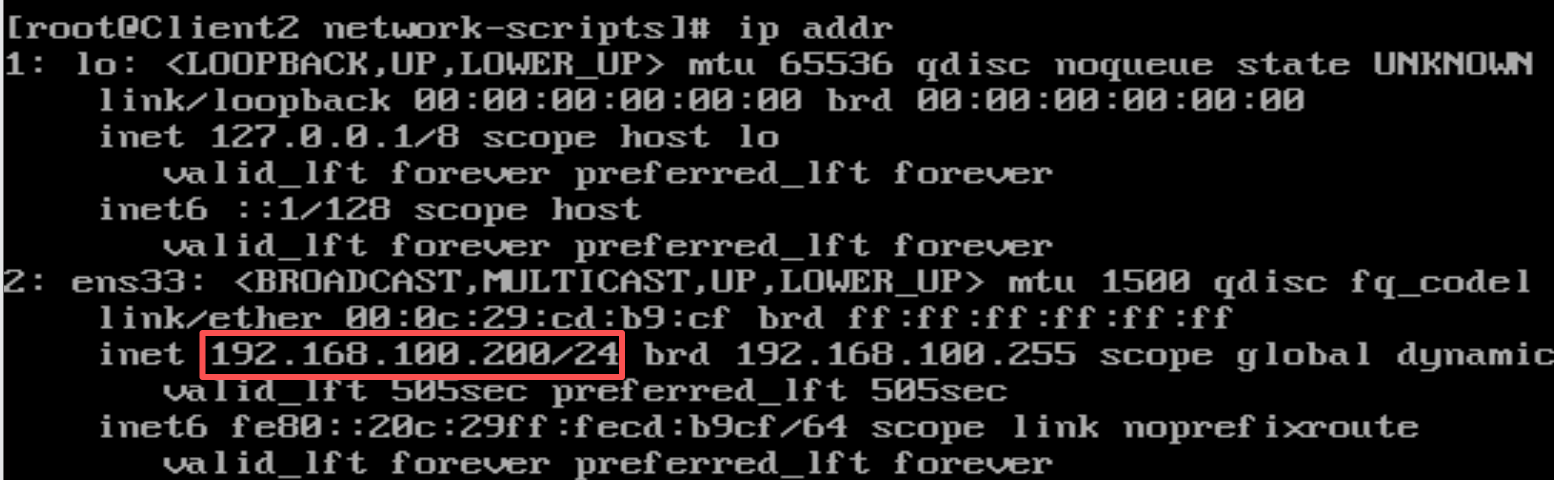

Client2的IP获取情况：
